柔性鏈板輸送線的類型可按 布局形式、鏈板結構、驅動方式、承載能力 四大核心維度分類，不同類型適配不同車間布局、物料特性和生產需求，具體分類及適用場景如下：
一、按布局形式分類(核心適配車間空間與輸送路徑)
1. 直線型柔性鏈板輸送線
結構特點：整體呈直線布局，無轉彎或爬坡設計，鏈板為平板式，運行阻力小。
適用場景：長距離物料轉運(如車間兩端物料輸送、倉庫進出庫分揀)、規則物料(紙箱、板材、瓶裝產品)的水平輸送。
優勢：結構簡單、維護方便、輸送效率高(速度可達 0.5-5m/min);
局限：僅能實現直線輸送，無法適配復雜車間布局。

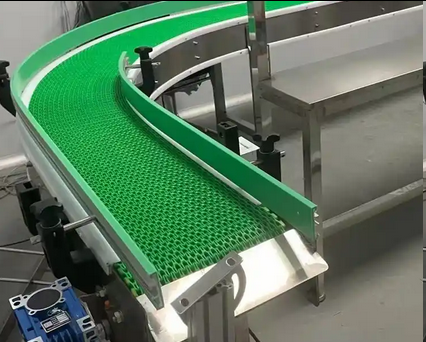

2. 轉彎型柔性鏈板輸送線
結構特點：含 90°/180° 轉彎模塊，鏈板為帶翼邊或 π 型結構，搭配磁性導軌或高分子導軌，防止鏈板偏移。
適用場景：車間空間狹窄、需要改變輸送方向的場景(如生產線轉角、多工序銜接)，適配中小型物料(如電子元件、小包裝食品)。
關鍵參數：最小轉彎半徑 150mm(塑料鏈板)、300mm(不銹鋼鏈板)，轉彎處速度需降低至 0.5-2m/min，避免物料掉落。
優勢：布局靈活，無需額外轉接設備;
局限：轉彎處承載能力略低于直線段，不適配超寬(>50cm)或超重(>30kg/m)物料。
3. 爬坡 / 下坡型柔性鏈板輸送線
結構特點：鏈板帶防滑凸點或擋板，輸送傾角最大≤30°(重載時≤15°)，下坡段需加裝制動裝置(防止物料滑動過快)。
適用場景：不同高度工序銜接(如二樓倉庫到一樓生產線、裝箱工序到碼垛工序)，適配不易滑動的物料(如紙箱、袋裝產品、帶凹槽的工件)。
材質適配：爬坡時優先選 POM 或不銹鋼鏈板(耐磨性強)，避免普通 PP 鏈板打滑。
優勢：節省車間垂直空間，實現立體輸送;
局限：傾角過大易導致物料滑落，需搭配擋條或防滑結構。
4. 立體多層型柔性鏈板輸送線
結構特點：由直線、轉彎、爬坡模塊組合，形成多層輸送結構，每層獨立運行，可上下層反向輸送。
適用場景：車間空間緊張、需要實現多物料并行輸送(如不同規格產品同步轉運)、上下層工序銜接(如上層進料、下層出料)。
適用行業：電子、食品、醫藥行業(潔凈車間空間有限)。
優勢：空間利用率高，可整合多條輸送路徑;
局限：安裝調試復雜，維護時需分層操作。
二、按鏈板結構分類(適配物料形態與輸送需求)
1. 平板式鏈板輸送線
結構特點：鏈板表面平整，無凸起或凹槽，單節鏈板通過卡扣或銷軸連接。
適用場景：規則平整物料(如板材、紙箱、PCB 板)、需要平穩輸送的場景(如電子元件裝配、食品包裝后轉運)。
材質選擇：普通工況選 PP/PE，高速輸送選 POM，食品級選 FDA 認證款。
2. 防滑式鏈板輸送線
結構特點：鏈板表面帶防滑凸點、條紋或凹槽，增加物料與鏈板的摩擦力。
適用場景：圓形物料(如玻璃瓶、易拉罐)、易滑動物料(如塑料袋裝產品)、爬坡輸送場景。
優勢：防止物料偏移或滑落，提升輸送穩定性。
3. 開孔式鏈板輸送線
結構特點：鏈板表面帶圓形或條形通孔，孔徑 5-10mm。
適用場景：需要排水、散熱或清洗的場景(如食品清洗后瀝干、高溫物料散熱、化工物料過濾)。
材質選擇：食品場景選 304 不銹鋼(易清洗)，高溫場景選 PTFE(耐高溫)。
4. 擋板式鏈板輸送線
結構特點：鏈板兩側或中間加裝擋板(高度 5-20cm)，防止物料側漏或掉落。
適用場景：散狀物料(如粉體、顆粒)、不規則物料(如五金配件、零部件)、爬坡或轉彎輸送。
優勢：適配范圍廣，可避免物料撒落導致的浪費或污染。
三、按驅動方式分類(適配輸送精度與控制需求)
1. 異步電機驅動型
結構特點：采用異步電機 + 減速器，通過鏈輪帶動鏈板運行，速度固定或通過變頻器調節(0.5-5m/min)。
適用場景：普通勻速輸送(如倉庫轉運、車間物料流轉)、對速度精度要求不高的場景。
優勢：成本低、維護簡單、故障率低;
局限：無法實現精準定位，間歇運行時響應速度慢。
2. 伺服電機驅動型
結構特點：采用伺服電機 + 驅動器，搭配編碼器實現位置反饋，可精準控制啟停、速度和定位(定位精度 ±0.5mm)。
適用場景：精準定位場景(如電子元件裝配、物料分揀定位)、間歇輸送場景(如多工序銜接時的啟停配合)。
適用行業：電子、汽車零部件行業(高精度生產需求)。
優勢：控制精度高，可實現自動化聯動;
局限：成本高，需要專業人員調試參數。
3. 多段驅動型
結構特點：長距離(>10 米)或多層輸送線采用多段電機驅動，每段獨立控制，可實現部分區段啟停。
適用場景：大型車間長距離輸送、多工序分段作業(如前段上料、中段加工、后段出料)。
優勢：節能(無需整線持續運行)、靈活控制、故障時影響范圍小;
局限：控制系統復雜，需協調各段速度同步。
四、按承載能力分類(適配物料重量)
1. 輕載型(≤5kg/m)
結構特點：鏈板厚度 1-2mm(塑料)，驅動電機功率 0.5-1.5kW，支架為鋁合金或輕型鋼材。
適用場景：小型輕量化物料(如電子元件、小包裝零食、化妝品盒)。
材質選擇：優先選 PP/PE(成本低、重量輕)。
2. 中載型(5-30kg/m)
結構特點：鏈板厚度 2-3mm(塑料加強型或不銹鋼)，驅動電機功率 1.5-3kW，支架為加厚鋼材。
適用場景：中型物料(如瓶裝飲料、紙箱、小型五金件)、常規工業輸送。
材質選擇：塑料選 POM(耐磨)，金屬選 304 不銹鋼(強度高)。
3. 重載型(30-50kg/m)
結構特點：鏈板厚度 3-5mm(304/316 不銹鋼)，驅動電機功率 3-5kW，支架為重型鋼材，鏈板接頭采用銷軸加固。
適用場景：重型物料(如金屬板材、大型零部件、厚紙箱堆碼)、化工行業重載腐蝕物料輸送。
材質選擇：必須選不銹鋼(塑料鏈板無法承受重載)，腐蝕場景選 316 不銹鋼。
五、選型建議：快速匹配類型的核心邏輯
先按車間布局定整體類型(直線 / 轉彎 / 爬坡 / 多層);
再按物料形態定鏈板結構(平板 / 防滑 / 開孔 / 擋板);
接著按重量與精度定驅動方式(異步 / 伺服 / 多段驅動);
最后按工況環境定材質(塑料 / 不銹鋼 / 特殊改性)。
例如：食品車間需要轉彎 + 爬坡輸送玻璃瓶(圓形易滑)→ 轉彎爬坡型 + 防滑式鏈板 + 異步電機驅動 + 食品級 PP 材質。
